說明：

AD/BD型機箱由上下蓋板、橫梁、鑄造把手、鑄造后固定及塑料件等組成。機箱高度有2u、100、110、120、3.5u、4u······。寬度及深度方向尺寸按要求可任意定制。前面橫梁沖有間距為5.08mm排孔，主要用于安裝標準板卡塑料導軌，前后橫梁內嵌有滑動螺母（可選插條，訂貨時需要注明）

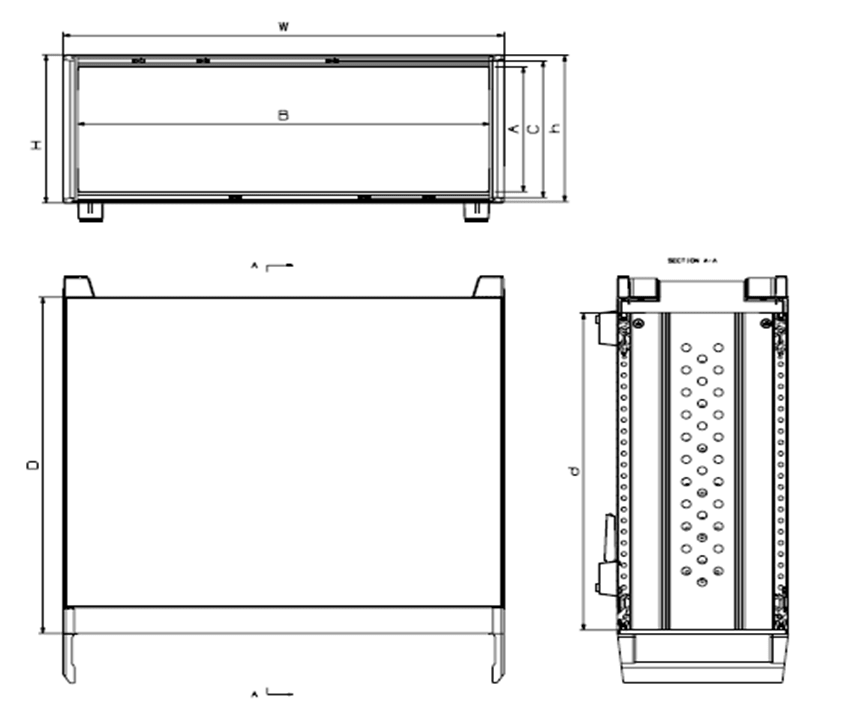

結構圖：

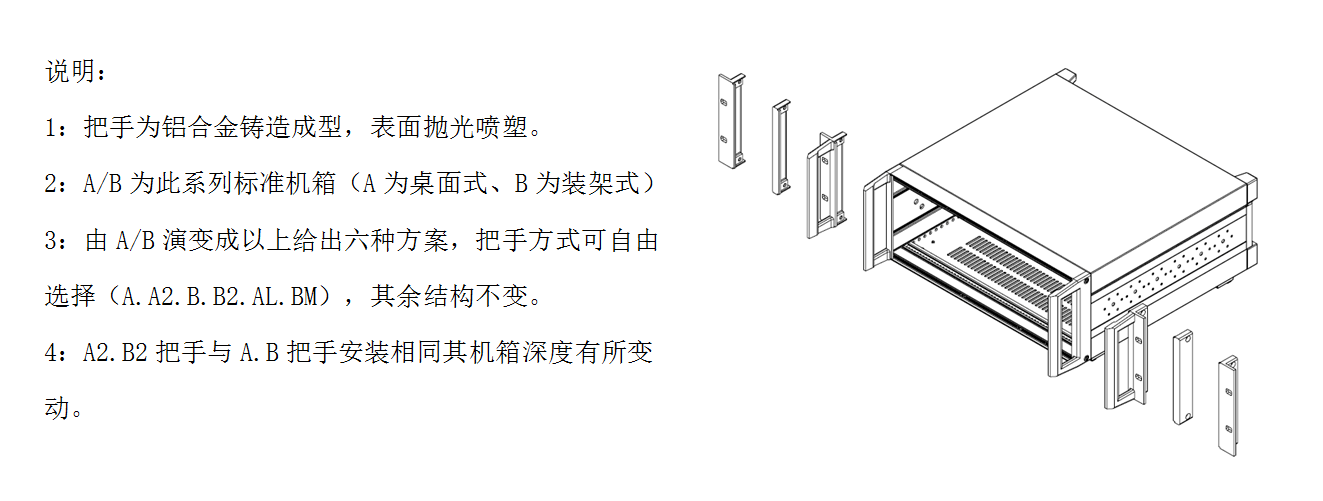

把手方案：

側板方案：

AD型機箱側板與A型不同外，其余參數及配置相同，具體請參照A型（把手、螺紋插條及滑動落幕、機箱腳、標準板卡與導軌連接方案、底板與機箱左右側板的連接）。

側板為鋁合金拉伸成型；

左右側板，可開條形散熱孔（需在訂貨中說明）。

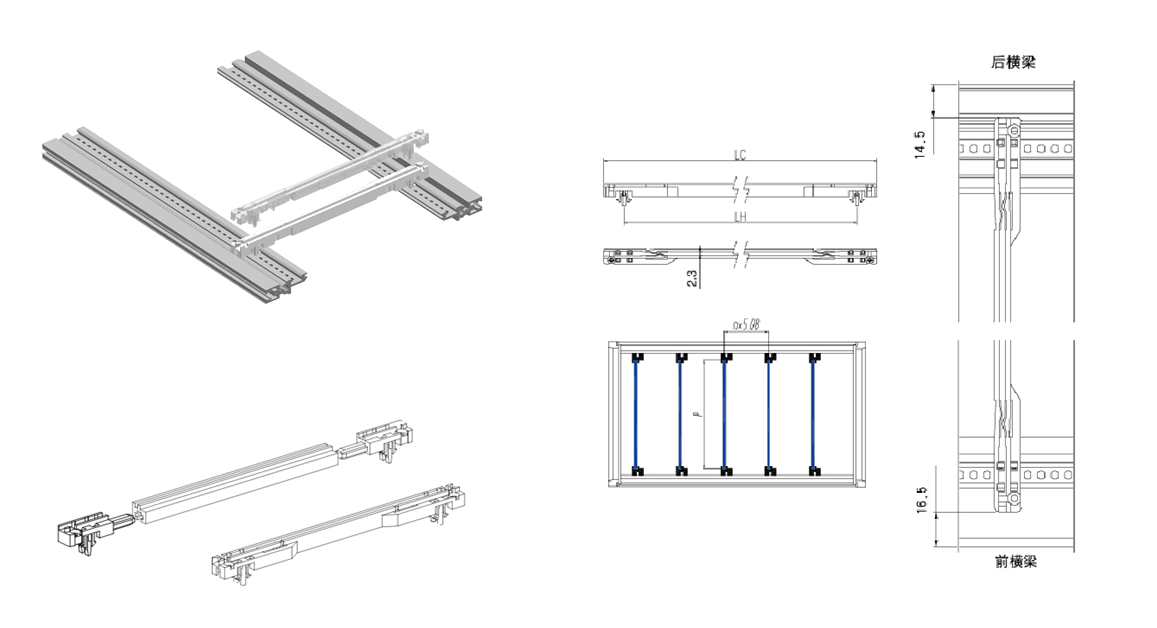

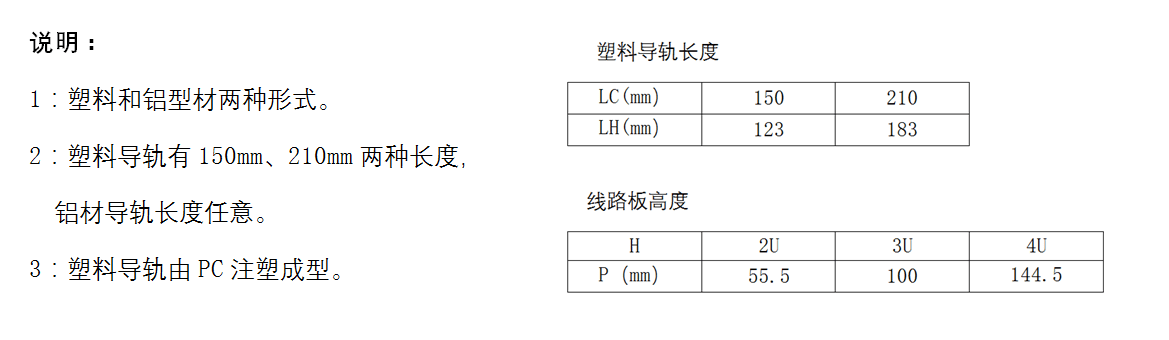

標準板卡與導軌連接方案：

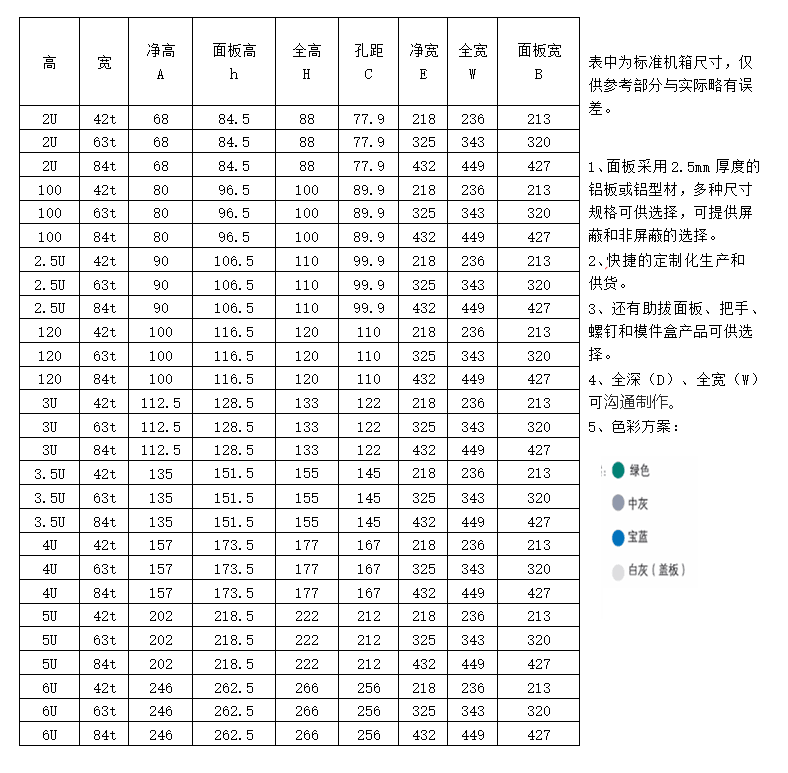

結構尺寸：

訂購信息:
