說明：

安裝凸緣外側寬度尺寸（包括安裝支架在內）是482.6mm（19英寸）,故將其定義為19英寸系統。

寬度

安裝凸緣(包括螺釘)后面的全部寬度最大尺寸為449mm，插箱內的寬度以HP作為單位，1HP=5.08mm（2/10’’表中為標準機箱尺寸僅供參考，部分與實際略有誤差）。

高度

機箱的高度以U作為單位1U=44.45mm，

深度

標準沒有明確規定的插箱的總深度，具體的尺寸取決于電路板的深度，后連接尾針或后輸入輸入插件的大小。

一個槽位是由幾個水平HP單位構成，或在具體的應用中給予定義。

一個板式插件由一個配置有前面板和連接器電路板組成，前部插箱內尺寸與后接插箱的尺寸互相鏡相對稱。

一個合式插箱通常是將大量元器件或多個電路板安裝在盒子。

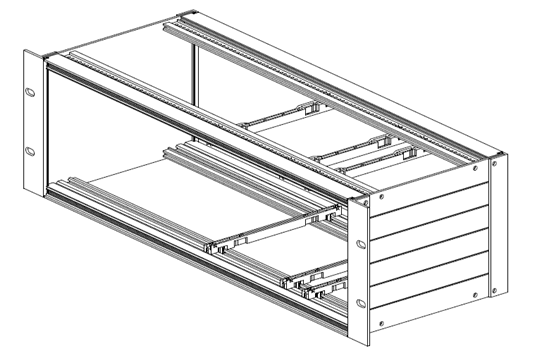

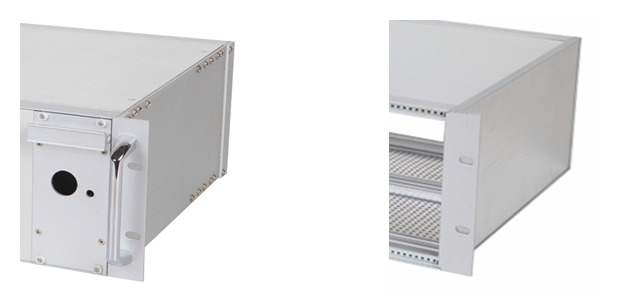

結構圖：

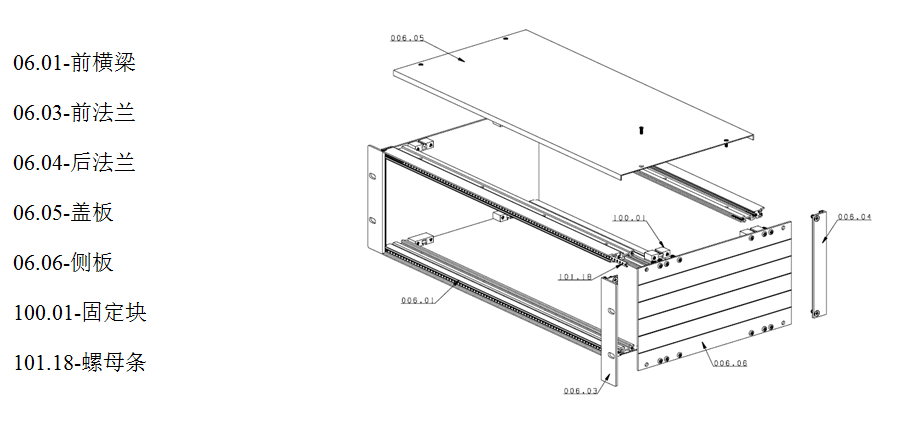

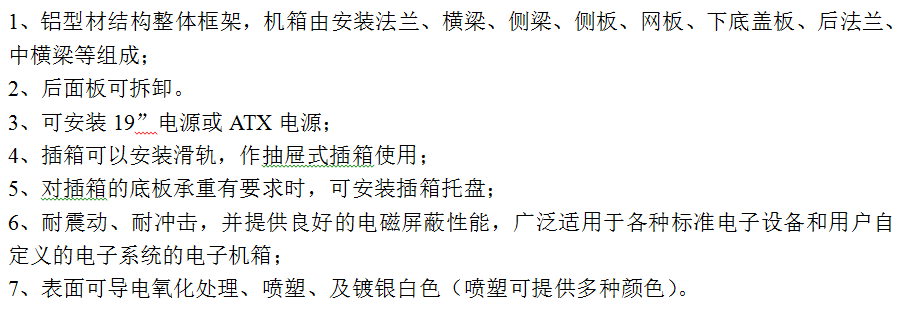

結構組件：

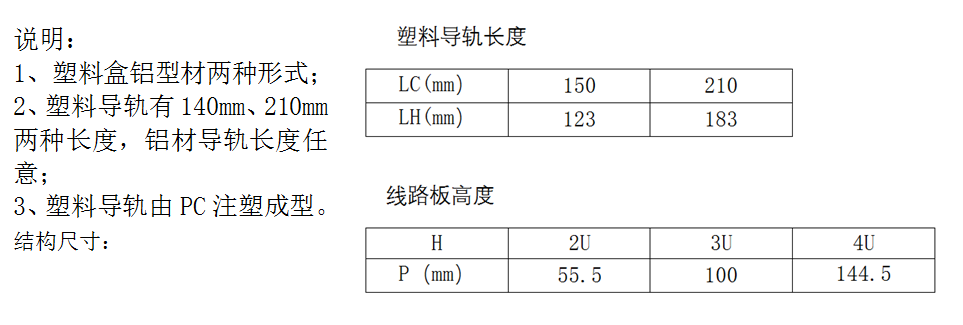

標準板卡與導軌連接方案：

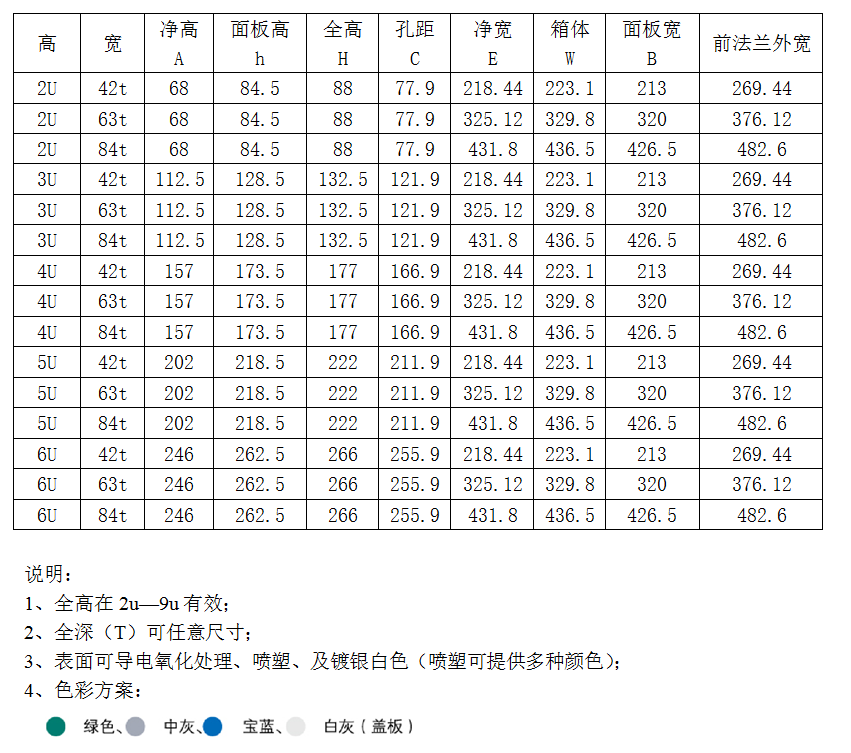

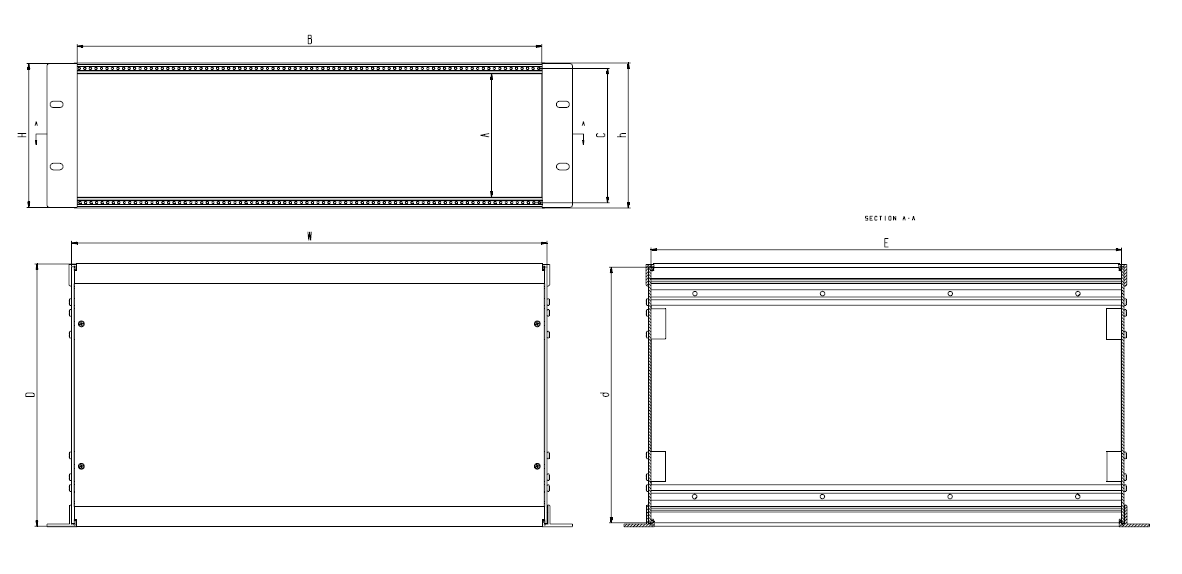

結構尺寸：



訂購信息：
